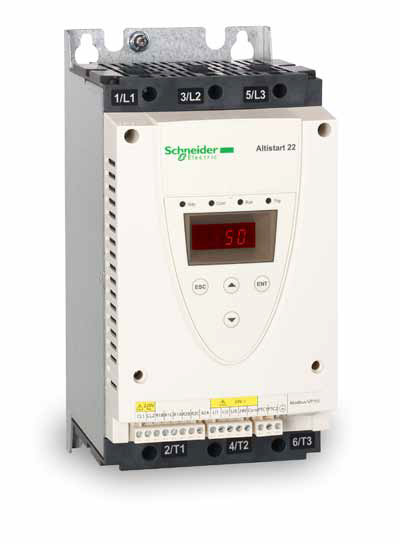

ATS 22软起动器

ATS 22 软起动器-软停止单元通过电压和转矩, 对额定功率在4至400 kW范围内的三相鼠笼式异步电机进行受控起动和停机。

它的出厂设置适用于采用10级电机保护等级的标准应用。

ATS 22软起动-软停止单元的设计旨在满足十分重视鲁棒性、人员和设备安全性以及调试便捷性的应用场合的性能要求。

旁路功能 (基于一个旁路接触器) 已集成在软起动器内部, 使用更加简易。此方式适用于在起动过程结束时需要对起动器进行旁路以达到限制软起动器热耗散量等目的的

应用场合

ATS 22软起动-软停止单元带有一个集成式显示终端，用户可以使用它来更改编程、调整或监测参数，以便根据客户需求来对应用进行调整和定制。此单元还具有针对电机的热保护以及针对机械的监测功能，而且可以使用 SoMove设置软件，迅速完成参数设置。

应用

ATS 22软起动-软停止单元所集成的功能与建筑、基础设施及工业领域中各种常见应用类型相兼容：

离心泵、活塞泵
风机
螺杆式压缩机等
物料搬运 (输送机等)
专用机械 (搅拌机、混料机、离心机等)
ATS 22软起动-软停止单元是一种节约成本的解决方案，它可以：
降低安装成本，通过优化产品尺寸、集成旁路功能并缩短连线时间来实现
降低电气配电系统的负担，通过降低电机起动过程中的线路电流峰值和电压降落来实现
降低设备运行成本，通过减小机械应力来实现
ATS22 通过对电机3相绕组的控制， 充分保证了在任何情况下 (有或没有负载、全部的电压和功率范围等) 的性能均能满足要求。

功能

集成在软起动器内的主要功能如下：

调整功能

根据电机额定电流对ATS 22软起动-软停止单元的电流进行调整
限制电流
停机类型选择 (自由停车停机或减速斜坡停机)
调整功能

3相控制
可选择在电机三角形连接方式中与每一绕组串联连接起动器。此方式支持采用额定值较低的软起动-软停止单元 (仅适用于ATS 22pppQ系列)
在整个加速和减速期间内管理提供给电机的斜坡和转矩 (显著降低抖动)
多种控制曲线，适应不同应用场合
内置在起动结束时的自动旁路功能 (基于旁路接触器) ，同时保持了电子保护功能对电机和机械的保护功能
集成可配置的电机热保护功能
ATS 22软起动-软停止单元的热保护
内置对PTC传感器的处理，并采用了电气隔离 (电机保护的优化管理)
监测起动的持续时间和次数 (设施安全性更高)
管理重起动之前的停机时间
自动重起动
瞬态或稳态下对欠载和过流的保护
根据线路频率自动进行调整
相序检测
缺相检测
检测相线间不平衡状况以及漏电电流 (适用于ATS 22pppS6和S6U系列)简化在控制系统中集成的功能
3个可编程逻辑输入
2个可编程常开/常闭继电器输出
用于I/O的可插拔式连接器
第2组电机运行参数
采用RJ45连接器的Modbus串行连接
显示软起动器和机器的状态
显示输入/输出电流和状态
软起动-软停止单元的错误日志、诊断
返回出厂设置
前面板上的4个LED显示 (就绪、通讯、运行和跳闸)
